第27回ファインテックジャパン出展レポート

開催概要

「第27回ファインテックジャパン」は、電子ディスプレイ、有機エレクトロニクス（有機EL、固体照明、有機太陽電池）、 IoT機器の開発・製造に関する技術が一堂に会する総合技術展です。

当社は、2016年7月に発表した高精彩インキ（高品位・高精細スクリーンインキ）、センサー対応インキ（センサーインキ）を中心に最新の印刷・インキの技術をご紹介致しました。

会期: 2017年04月05日～ 04月07日
会場: 東京ビッグサイト
公式HP: http://www.ftj.jp/ja/Home/

出展内容の一覧

1. センサー対応インキ（IR透過インキ）のご紹介
2. 高解像度カラー分解によるコスト削減のご提案
3. 高い印刷品質と優れた作業性を持つガラス用インキのご紹介
4. 透過色の印刷時に発生する透過不良問題の解決
5. スクリーン印刷時の塗膜のムラの解決
6. 優れた日焼け止めクリーム耐性を持つクリアーのご紹介
7. 高精彩インキの持つ「7つの便益」のご紹介

1. センサー対応インキ（IR透過インキ）のご紹介

1.IR透過インキとは

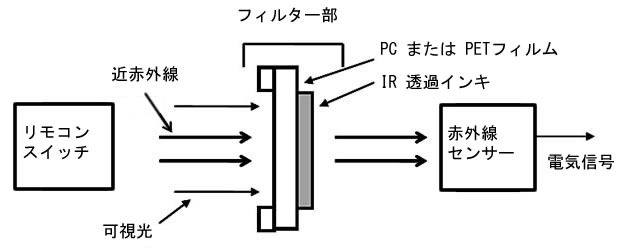

IR透過インキとは、赤外線（IR）のみを通し、その他の可視光(目に見える光)や紫外線(例：太陽光)を遮断するインキです。透明のシートに印刷することにより形成した塗膜は、赤外線以外を通さないため、リモコンの受光部や、携帯電話の赤外線受信部に使用されます。

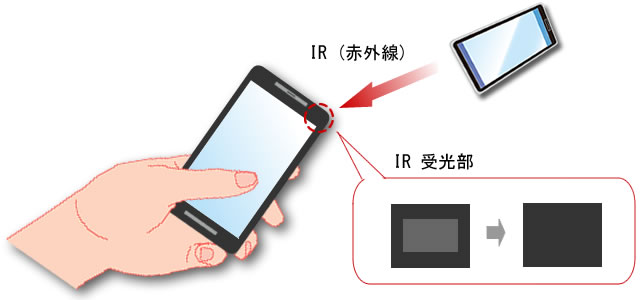

例えば、IR透過インキをスマートフォンのIR受光部に使用することで、シームレスなデザイン（継ぎ目のないデザイン）が可能となります。

2.IR（赤外線）以外の様々な波長光に対応可能なセンサー対応インキ

IR透過インキは透過させる波長光を調整することで、様々なセンサーの受光部に使用可能なセンサー対応インキとなります。

IR センサー用インキ	用途:リモコン、IRデータ転送要求:850nmが中心、50%以上
白色 IR 透過インキ	実現が困難であった白色での IR透過を東レPICASUS®125-QP4Aとの組合せにより実現
人感センサー用インキ	用途: 近辺の人や障害物の有無を感知。IR発信機と受信機が1セット。要求: 940nm、950nm、1200nmで80%以上。低ヘイズ、低反射による透明性
眼紋認証センサー用インキ	用途: 特定ランプを顔にあて、目から射した光を感知要求: 940nm、950nm、1200nmで80%以上
カメラセンサー用インキ	用途: カメラ焦点決め要求: 850nmが中心で75%以上。低ヘイズ、低反射による透明性
環境の熱センサー用インキ	用途: 近辺環境の熱を感知するセンサー要求: 940nm、950nm、1200nmで85%以上
環境明暗対応センサー（ALS）用インキ	用途: 環境明暗を感知し、周囲電気や画面の明暗を調整要求: 550nmで2%～10%、400nm～700nmは同じ透過率、IR領域は不透過

使用例:

スマートフォン、自動車

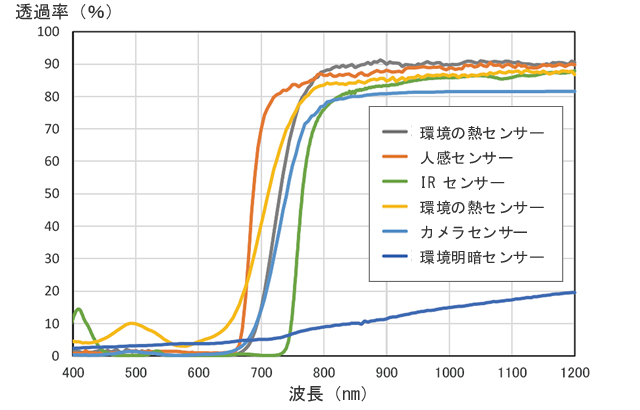

各機能の透過チャート
インキの透過波長を制御することで、センサー機能とデザイン性の両立が可能となります。

2. 高解像度カラー分解によるコスト削減のご提案

1.10版10工程を5版5工程に。製版費・作業費の大幅削減

通常、イラスト画像や写真画像の印刷をスクリーン印刷で行う場合、画像の色相に合わせた色を重ね合わせて印刷を行います。そのため、色数が多ければ、版数&middot工程数が増え、コストが上がります。

しかし、高精彩カラー分解インキでは、4 色で同様の高解像度画像が再現できるため、版数や工程数を削減出来、低コストでイラスト画像や写真画像の印刷が可能になります。

使用例:

高解像度画像印刷

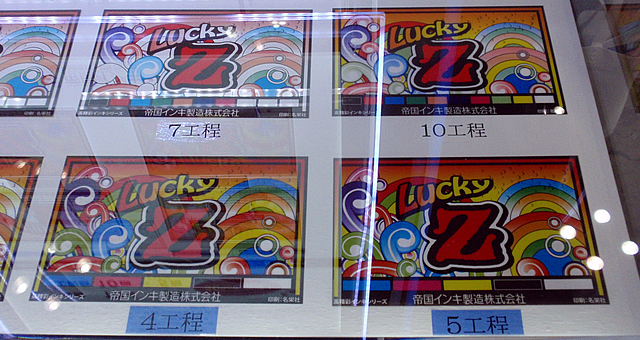

従来インキ（上）と高精彩インキ（下）のカラー分解印刷工程の比較。
従来インキ（上）では、10製版10工程が必要となります。
一方、高精彩インキ（下）では、その半数のわずか5製版と5工程で完成しています。

高精彩インキのカラー分解の比較

3. 高い印刷品質と優れた作業性を持つガラス用インキのご紹介

1.ガラス用高ダインインキの優れた特徴

塗膜のダイン値が42以上と高く、安定した塗膜を実現します。
そのため、各種ボンドや両面テープを使用する後加工性にも優れます。
従来のガラス用インキ（150°C) と比較して低温(120°C)で乾燥可能です。
MEK、アセトン等に対して優れた耐溶剤性を発揮します。
流動性、チキソ性の調整により端面がシャープな印刷が可能です。

使用例:

スマートフォン、タッチパネルの窓枠の加飾

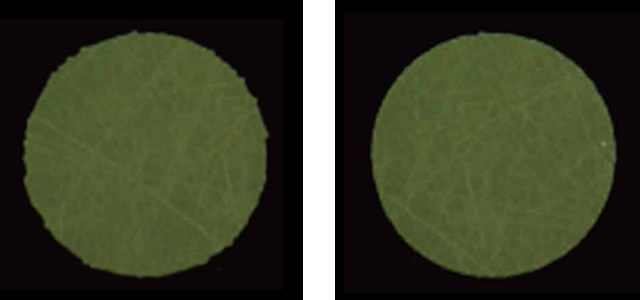

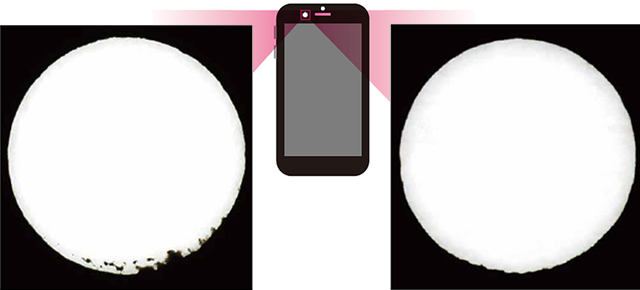

優れた印刷端面の例（黒ベタ中の円形（直径 1mmの円）の抜き印刷）
従来品（左）と比較し、高ダインインキ（右）は、美しい印刷境界線が実現されています。

ガラス用高ダインインキ

インキの種類:

DS-HF 60705 CS（試作品）

4. 透過色の印刷時に発生する透過不良問題の解決

1.従来品にない高い透明度を持つインキによる透過不良問題の解決

スモーク印刷や I R 透過印刷等で発生する透過不良の原因は、以下の4つが考えられます。

1) 使用される顔料の粒子
2) 塗膜のレベリング
3) 高膜厚
4) インキの粘度変化

高い透明度を持つMIX-HF·TOC-HFは、上記原因を解決し、高品質の透過印刷を実現します。

なお、各インキの透過率とヘイズ値は以下の通りです。

インキ名	透過率	ヘイズ値
MIX-HF メジウム	90.7%	0.7%
TOC-HF メジウム	89.4%	0.6%

使用例:

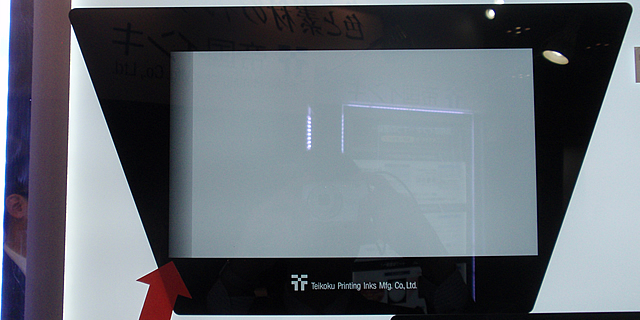

スマートフォン、タッチパネル、自動車メーター

カーナビ等の表示部材
（グレー色の印刷と高い透明性の両立）

透明インキ

5. スクリーン印刷時の塗膜のムラの解決

1.ムラの原因となるインキの物性変化を抑え、高品質を実現する高精彩インキ

メタリックやパール材の印刷時は、インキの粘度変化やスキージから版上にインキが垂れる事で、メタリック粉やパール粉の密度や配向が変化し、塗膜にムラが発生することがあります。

しかし、高精彩インキはメタリックやパールを含んでも優れた物性値を維持するため、ムラの無く印刷する事が可能です。

使用例:

スマートフォン、タッチパネル、自動車メーター

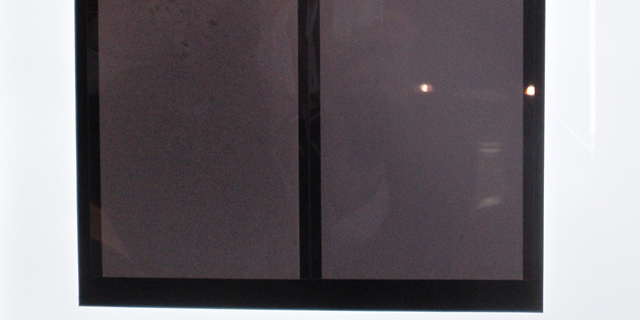

パールインキを印刷した例（背面からの光のため黒く見えます。）
従来品（左）にムラが確認される。高精彩パールインキ（右）は塗膜が均一。

6. 優れた日焼け止めクリーム耐性を持つクリアーのご紹介

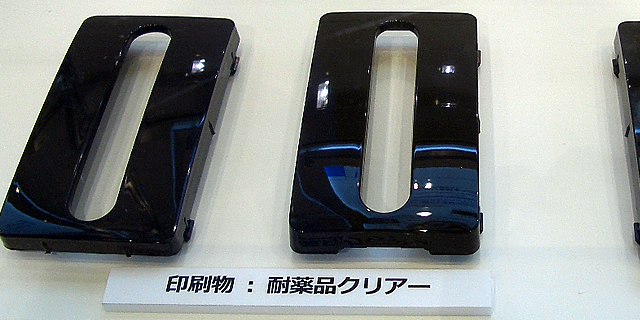

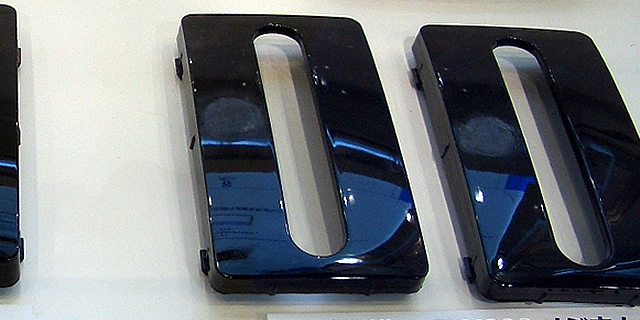

1.JS-HF 70317 FT クリアー（試作品）の持つ優れた特徴

被印刷体ポリカーボネート、アクリル
日焼け止めクリームや乳酸等の薬品に対し、高い耐性を有します。
成形時に300％の伸びが可能です。
二段階硬化型のクリアーになります。
プレキュア：熱乾燥 8 0℃／ 6 0 分
成形：真空成形、超圧空成形
アフターキュア：積算光量 250～300mＪ/cm²、ピーク強度 3 50mW/cm²
