IR透过涂料功能与设计性的并存
IRX-HF的介绍
给考虑智能手机的高功能化的开发负责人的通知！
此次将介绍可同时兼顾IR透过功能与图案设计性的技术。
1. 兼顾IR透过功能与图案设计性

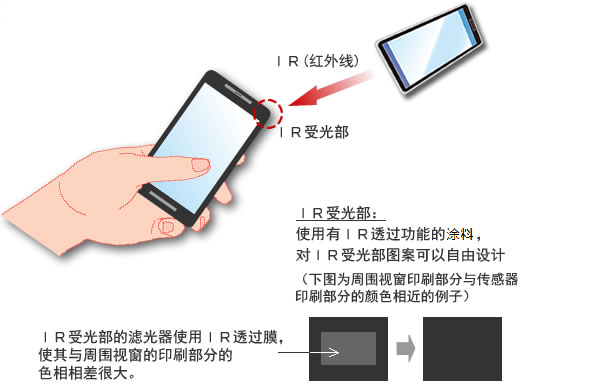

1.1 使IR或特定可视光的透过的功能为
现在的智能手机的触摸屏为了实现IR（红外线）通信或者与环境相符合的画面亮度调整等功能，会内藏IR光接受器或可视光传感器。
到现在为止传感器内藏的滤光器部与IR透过膜（只可以透过IR的薄膜）相粘附，使其与其他的外装部分有不同表观性。
但是，如果滤光器部采用有选择性透过IR或特定可视光线的机能的涂料，比如说可以使滤光器部分与周围的视窗印刷部分的色相相近，同时也可维持传感器的功能。

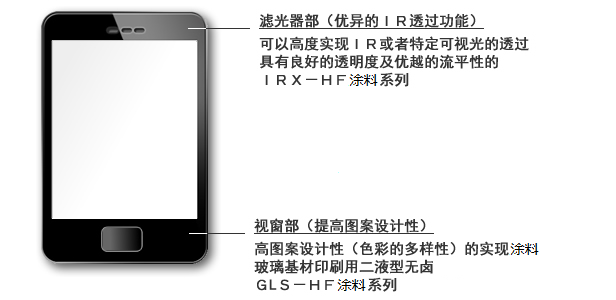

1.2 智能手机的触摸屏同时具备IR透过功能及图案设计性
玻璃基材用涂料GLS-HF系列与IR透过涂料IRX-HF系列的组合，可以在触摸屏上同时实现IR透过功能及自由的图案设计。
2. IRX-HF系列的特征
2.1 IRX-HF涂料系列的优越功能
- 选择性控制透过波长
IR（红外线）或特定可视光线的透过可以通过调色进行选择性控制 - 高透明度
IR或可视光线通过高透过率选择性透过 - 优越的流平性
能防止滤光器部的乱反射，预防传感器的误作动 - 优越的环境对应
原材料中不意图使用卤素（氯Cl、溴Br）
（Cl ≦900ppm、Br ≦900ppm、Cl＋Br ≦1500ppm）
2.2 IRX-HF系列涂料的耐性值
IRX-HF涂料系列的耐性值如下。（以下为弊社的测试结果，并非保证值）
| 试验项目 | 试验条件 | 试验结果 |
|---|---|---|
| 接着性 | JIS K 5600-5-6:ISO2409（交叉划线法） ,1mm宽幅 6×6、胶带剥离 | 0（无剥离） |
| 铅笔硬度 | JIS K 5600-5-4(铅笔法)、负重 750g观察涂膜无刮伤时的硬度 | 2H |
| 耐热性 | 80℃、1000小时的环境下，观察涂膜的外观变化及有无剥离 | 无异常 |
| 耐温水性 | 60℃温水，72小时浸漬，观察涂膜的外观变化及有无剥离 | 无异常 |
| 耐湿性 | 60℃ 95%RH, 1000小时环境下，观察涂膜的外观变化及有无剥离 | 无异常 |
| 耐沸水性 | 用沸水24小时浸漬，观察涂膜外观变化及有无剥离 | 无异常 |
| 耐摩擦性 | 学振型摩擦试验机，KANAKIN 3号棉布，负重 500g 1000次摩擦，观察是否掉色 | 无异常 |
| 促进耐光性 | 耐光促进仪BP温度 63+/-3℃，1000小时的环境下，观察是否褪色及有无剥离 | 无异常 |
| 促进耐候性 | 耐气候促进仪BP温度 63+/-3℃，降雨 18分/120分 1000小时的环境下，观察是否褪色及有无剥离 | 无异常 |
＊干燥条件：150℃、30 分 ＊使用材料：玻璃板 ＊使用版：T-350目
＊使用涂料：IRX-HF涂料基础色， Z-705 溶剂 5%稀释 ，GLS玻璃补强剂 0.5%
- 相关涂料
