TECHNO-FRONTIER 2023 出展报告

1.电磁波反射・吸收涂料

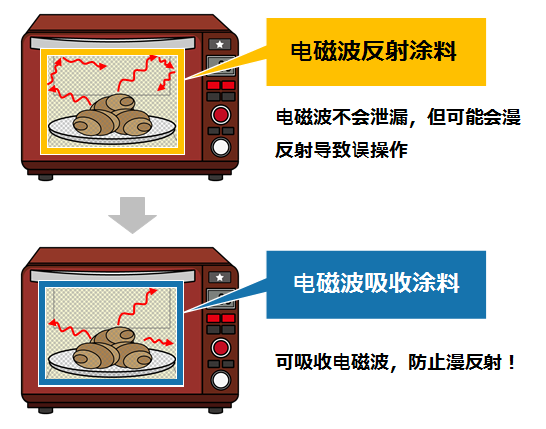

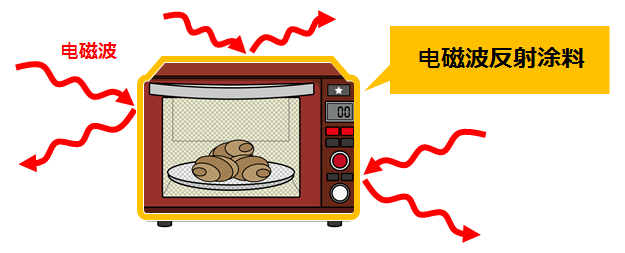

1.电磁波的反射和吸收的区别

• 想要切断来自外部的电磁波噪音时，需要电磁波反射涂料。

• 想要切断机器内部产生的电磁波噪音时，需要电磁波吸收涂料。

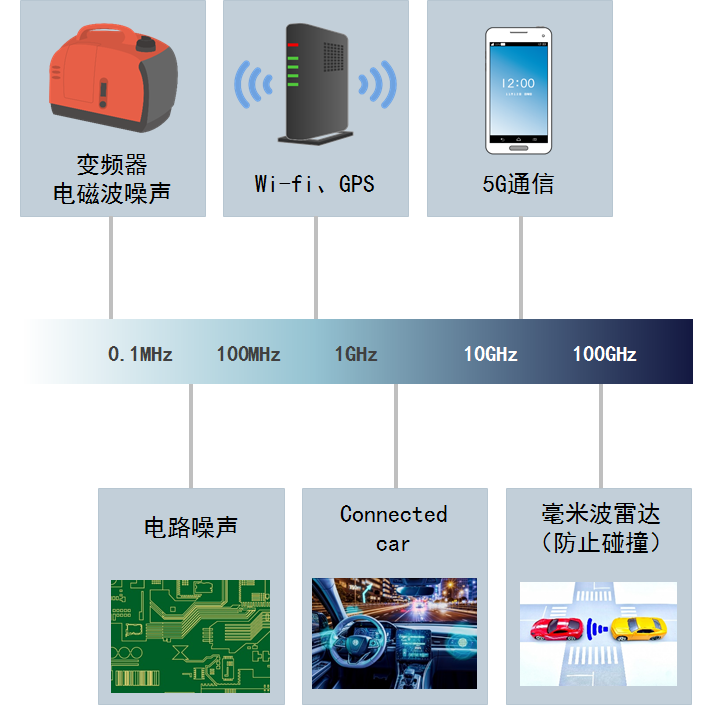

2.需要电磁波对策的设备

产品各自产生不同频率的电磁波噪声，其不同的电磁波噪声可能会引起其他产品的误操作。

因此，每个产品都有必要采取不泄漏电磁波的对策，或者进行自我防护。





3.电磁波反射涂料和吸收涂料的反射、吸收效果

电磁波反射涂料·吸收涂料，用1个涂料能反射·吸收广泛的频带的电磁波。

※但是吸收涂料还在开发阶段



 1.测量

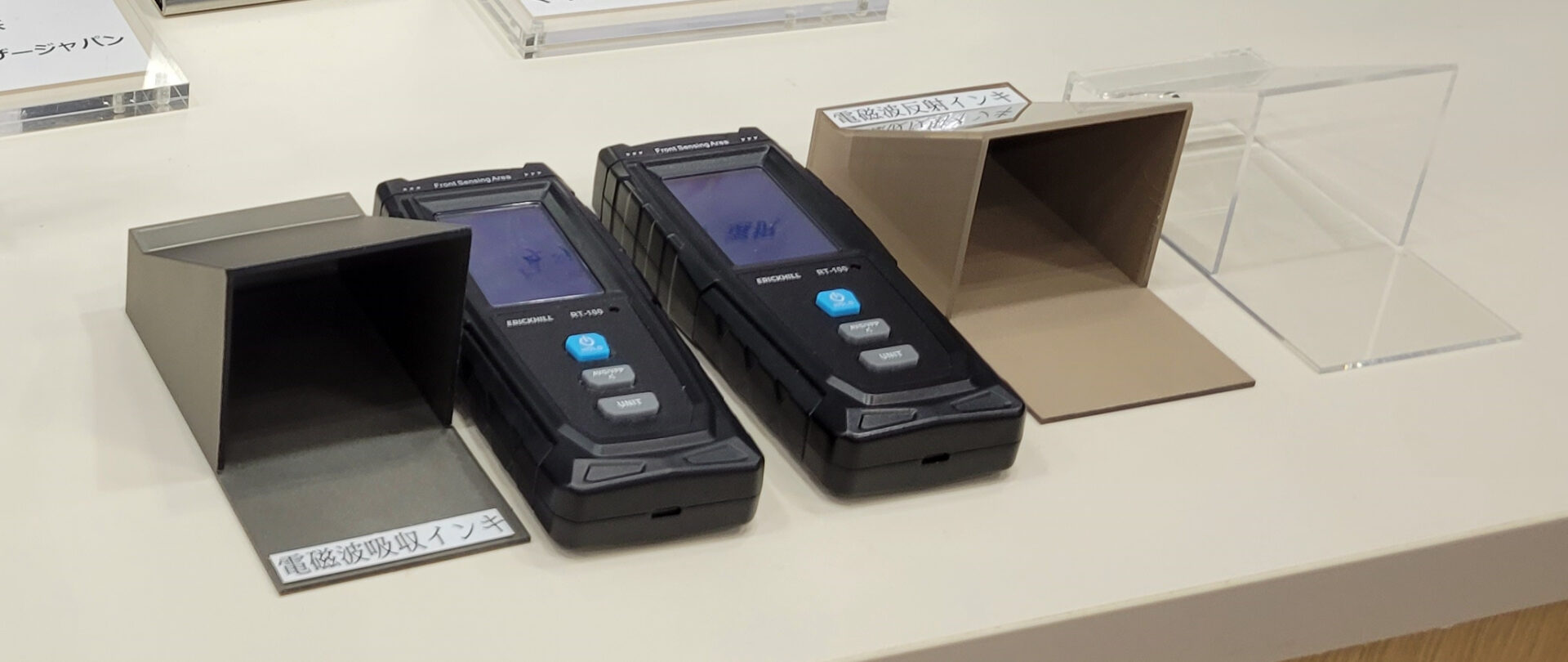

　准备了3种丙烯外壳，确认了用反射·吸收涂料抑制电梯按钮的演示机产生的电磁波噪音的效果。

• 丙烯酸外壳的样品

　①无喷涂

　②有喷涂（反射涂料）

　③有喷涂（吸收涂料）※开发中



①无喷涂

电磁波测量仪的数值几乎没有变化

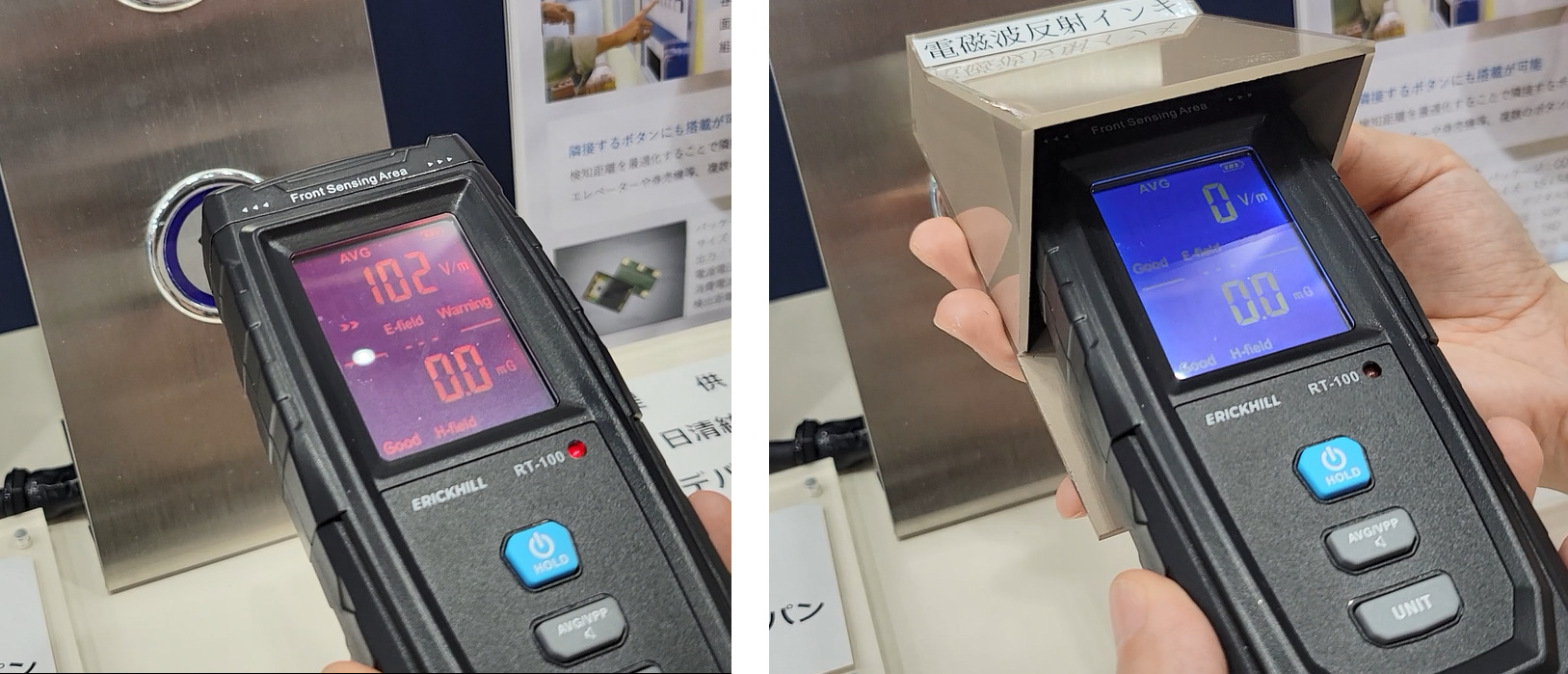

②有喷涂（反射涂料）

数值从102V/m衰减到0V/m

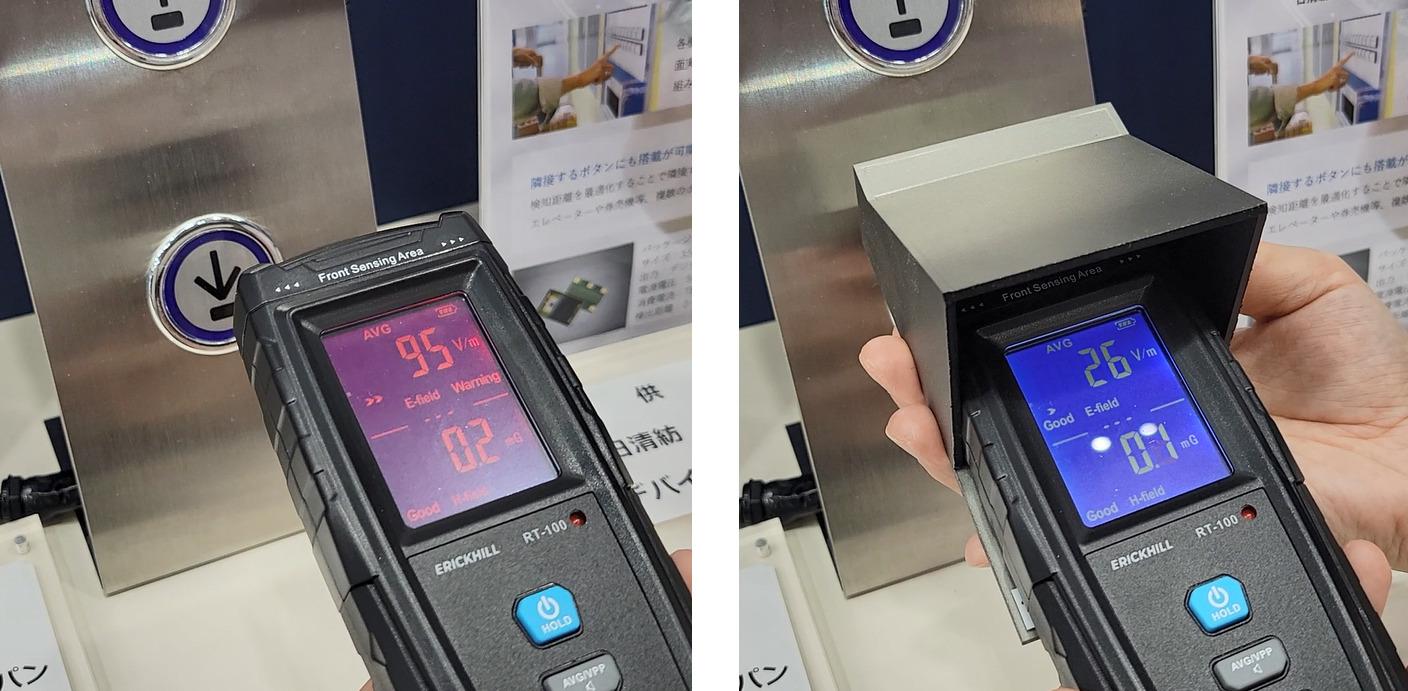

③有喷涂（吸收涂料）※开发中

 数值从95V/m衰减到26V/m。

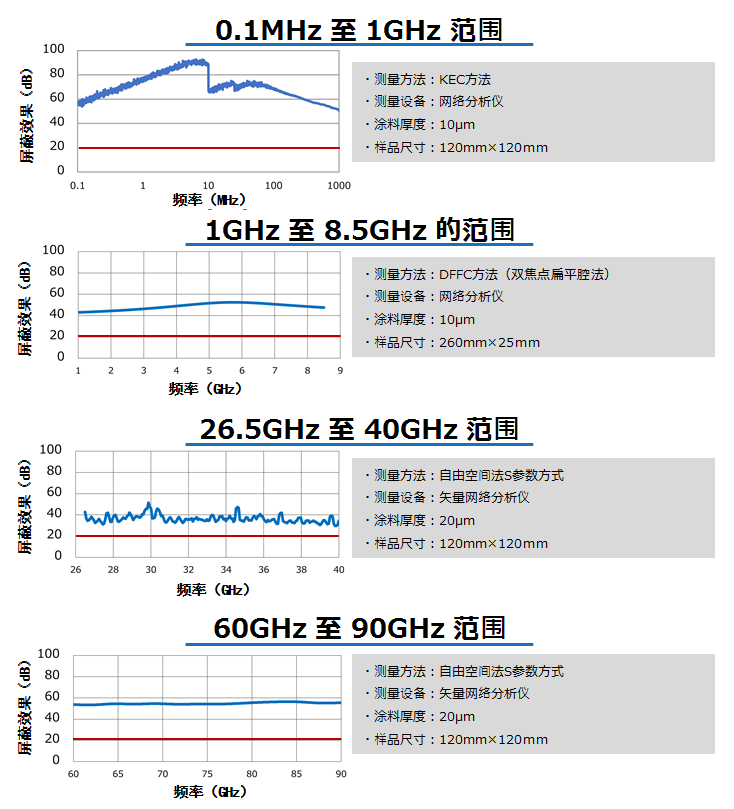

2.性能

以下是测定对频率的反射、吸收效果的结果。



• 反射

　　在20dB（红线）处显示99%的反射率。

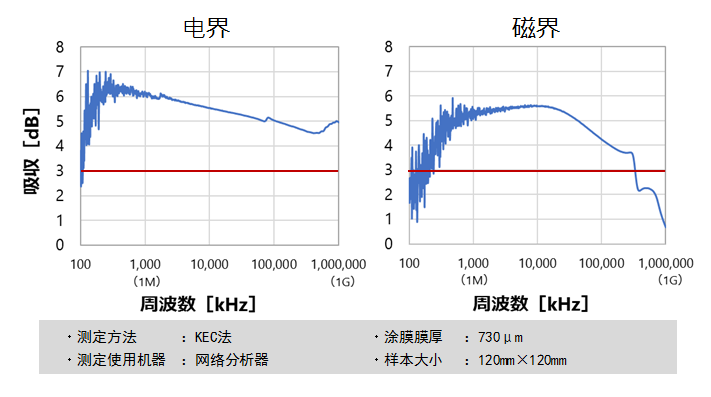

• 吸收※开发中

　　在3dB（红线）中显示50%的吸收率。



4.电磁波屏蔽用涂料的种类

电磁波屏蔽涂料设置为MRX-HF（塑料用）、GLS-HF（玻璃用）。

其他涂料类型也可以研究，如果有兴趣的话请咨询。

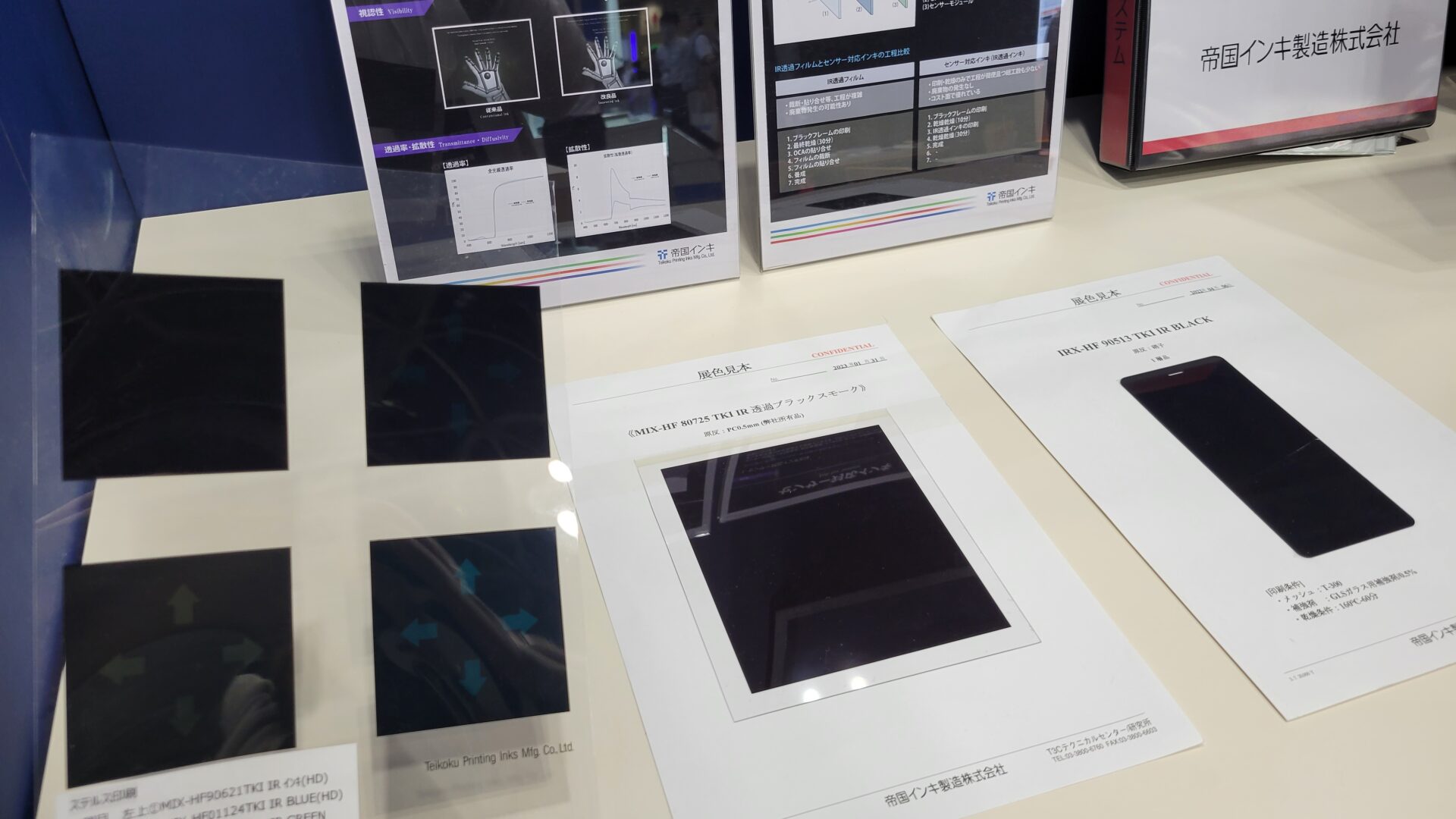

2.传感器用涂料（红外线透射涂料）

传感器对应涂料乍一看是黑色的，看起来不透光，但具有不透光而透过红外线的性质。一般使用于电视和空调的遥控受光部一般，不过，最近红外线照相机镜头的镜头隐藏和TOF传感器的传感器隐藏的用途也被采用了。



1.实用例

・在手感应的机器中嵌入了红外线传感器，为了隐藏而印刷了传感器对应的涂料。

・用手遮住的话传感器会有反应，会有背光。

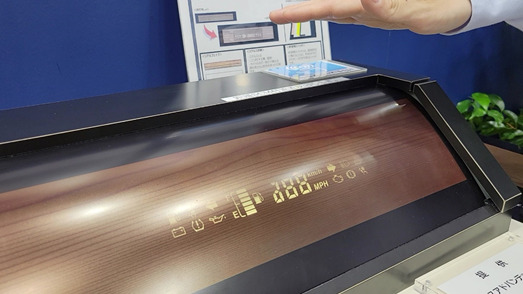

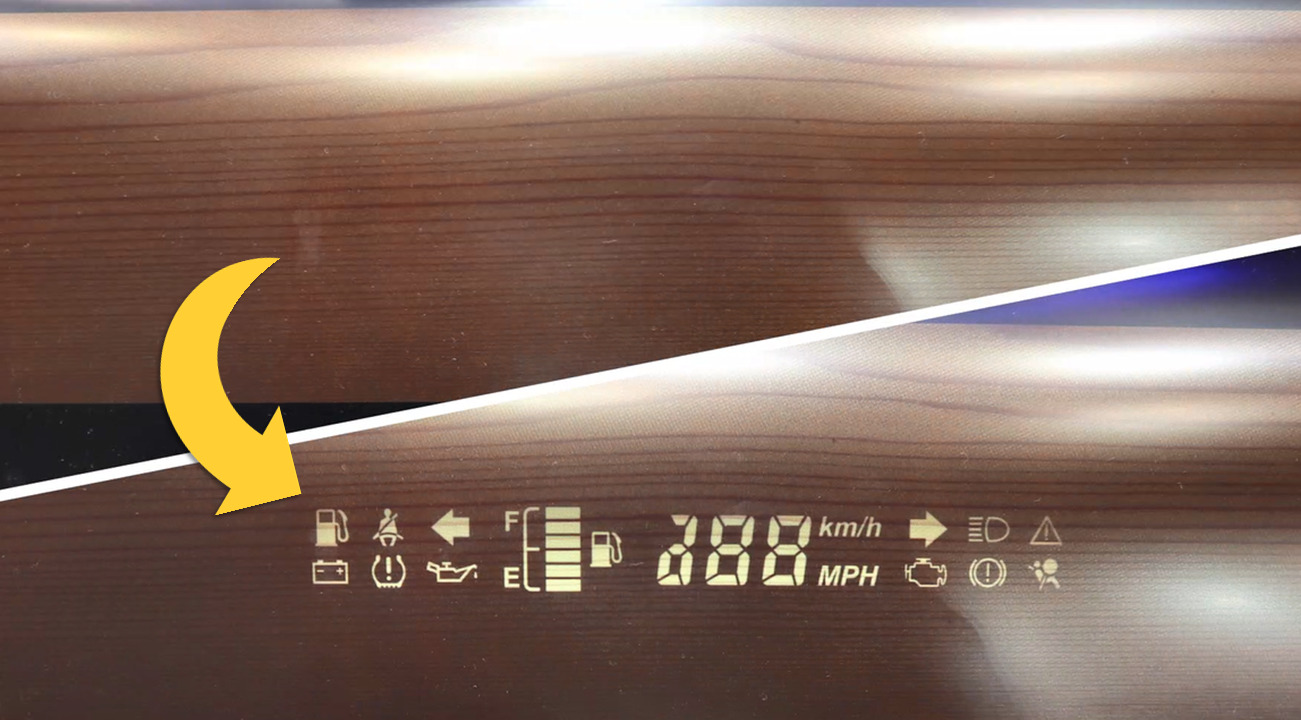

・木纹风格的印刷品实施隐形印刷，背光显示文字和图标。



NS Advantech Co.,Ltd. 提供

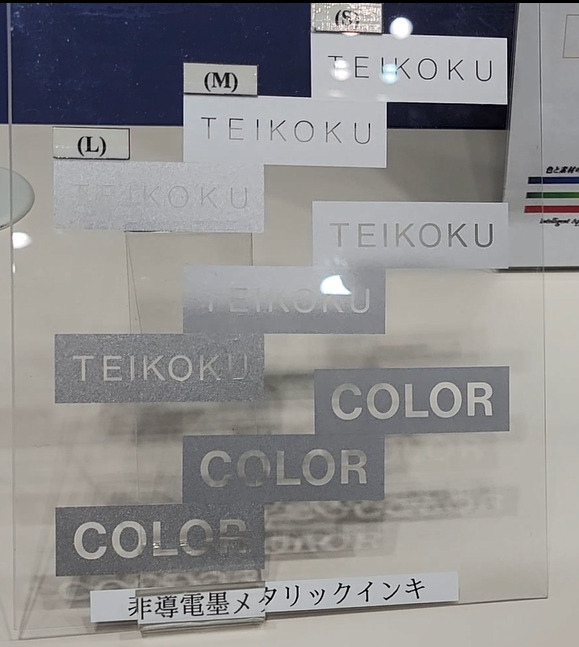

3.非导电涂料

1.特征

• 解决因涂膜通电导致的触摸屏误操作、电路短路和电波（天线）故障

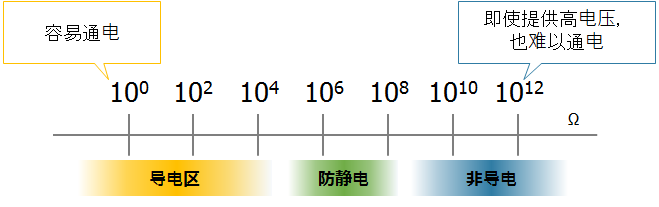

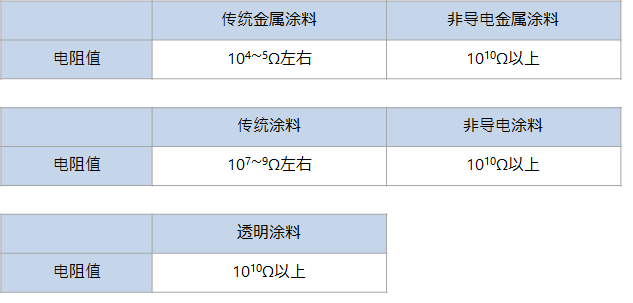

• 非导电黑、金属黑的电阻值为10¹⁰Ω以上
• 使以往认为电子机器很难的金属设计成为可能
• 可制作符合各基材（玻璃、PET、PMMA等）的涂料





技术信息：非导电涂料的介绍

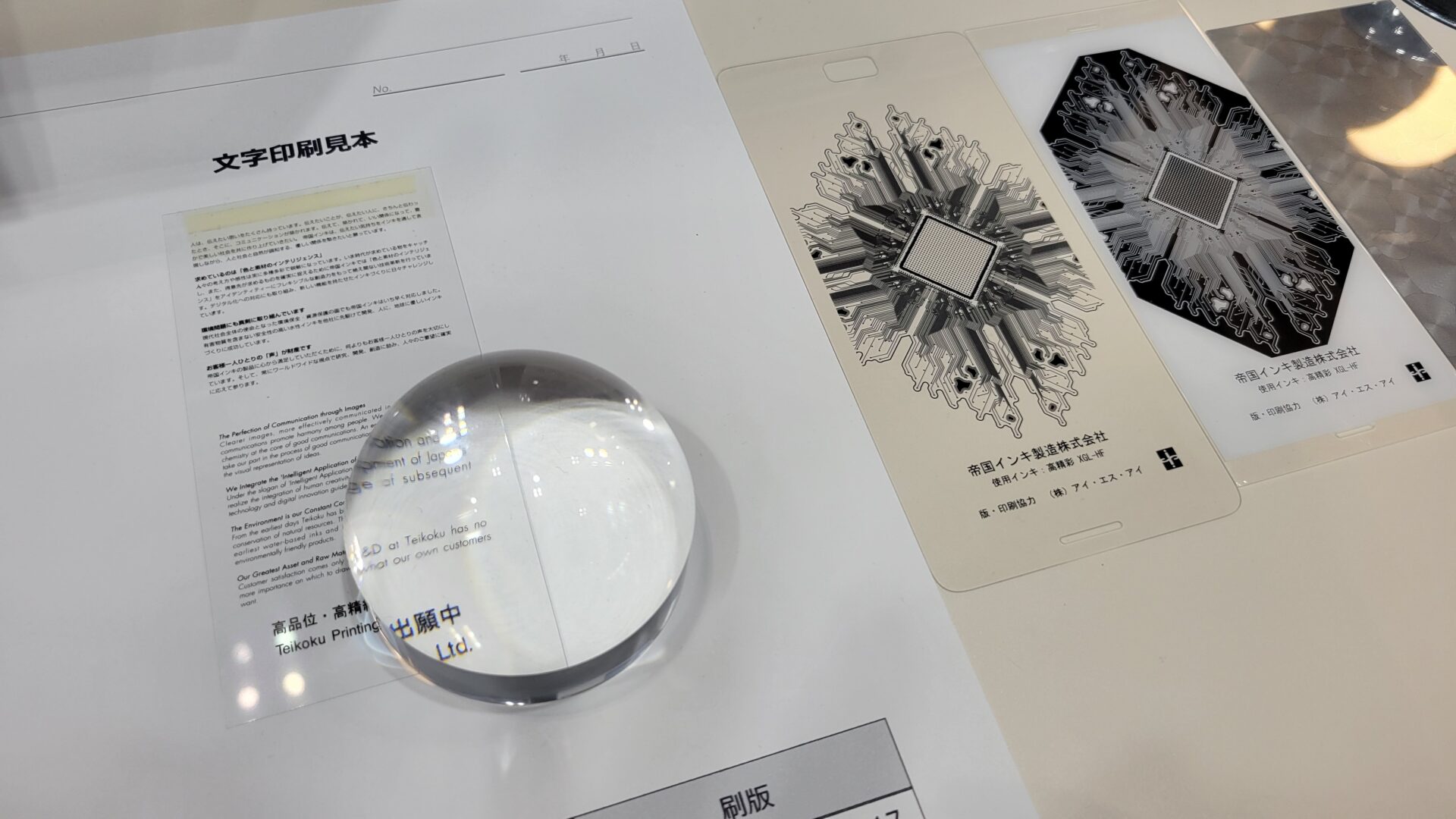

4.高精彩涂料

高精彩涂料顾名思义，擅长高精细设计的印刷，除此之外还兼备了让设计师和工作人员很开心的功能。

1.利弊

优点

设计性

• 微细印刷（与不锈钢版组合可实现更细致的设计）
• 无不均匀的满版印刷（金属涂料也可以）
• 难以渗透



作业性

• 可高速连续打印
• 可再印刷（在印版上放置涂料60分钟后也可无堵塞地印刷）
• 可抑制印版清洗次数



缺点

因为是慢干的涂料，所以短时间的干燥不能形成涂膜。

请参考目录的推荐条件，用干燥机充分干燥。



2.高精彩涂料系列

• XER
• XFM
• XGL-HF
• XIP-HF
